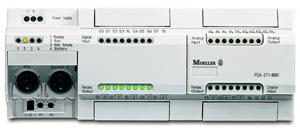

PS4-271 – контроллер для зданий
Компактный ПЛК, локально и дистанционно расширяемый, не требующий дополнительного источника питания постоянного напряжения и наилучшим соотношением цена/производительность.
Наличие встроенных аналоговых входов для датчиков температуры Pt1000 или Ni1000 позволяет выгодно использовать контроллер для управления инженерными системами зданий, например, приточной установкой. Для автономного или дистанционного управления возможно применение разнообразных панелей оператора серий MI4 и MV4, также контроллер может быть встроен в систему диспетчеризации здания.
Контроллер PS4-271-MM1 позволяет организовать сеть Suconet K содержащую до 8 (24 при использовании двух модулей расширения сети LE4-501-BS1) сетевых устройств таких как, модули EM4, контроллеры PS4, панели оператора MI4 и др. Благодаря этому, общее количество обслуживаемых данных, может достигать 790 дискретных или 90 аналоговых входов/выходов.
| Технические характеристики
|
Входа/выхода
|
12 дискретных входов 240V AC
8 дискретных релейных выходов 240V AC, 8A
4 аналоговых входа (2 х 0-10V/0-20mA, 2 х Pt1000/Ni1000)
4 аналоговых выхода (2 х 0-10V, 2 х 0-20mA)
|
Расширения
Локальные расширения
Сетевые расширения
Поддержка сети
|
до 5 модулей LE4
до 8 модулей EM4 (макс. 24 с двумя LE4-501-BS1)
Suconet K, PROFIBUS-DP, Ethernet
|
Память
Программа/данные
Расширение (опция)
Флэш-память (опция)
Расширение + флэш (опция)
|
24 / 8 KByte
32 KByte (ZB4-032-SR1)
64 / 64 KByte (ZB4-128-SF1)
32 + 64 / 64 KByte (ZB4-160-SM1)
|
| Продолжительность цикла
|
5 ms на 1K двоичных инструкций
|
| Напряжение питания
|
120-240V AC, 12.5W допустимый диапазон 98...264V AC
|
| Рабочая температура
|
0..55° C
|
| Габариты
|
215.5 x 85 x 86 мм
|
Sucosoft S40 – программировать просто
Sucosoft S40 - программное обеспечение для свободного програмирования всех контроллеров серии PS4.
Sucosoft S40 соответствует международному стандарту IEC 61131-3 и поддерживает следующие языки программирования:
- Список инструкций (IL)
- Контактный план (LD)
- Функциональный план (FBL)
- Структурированный текст (ST).
|
