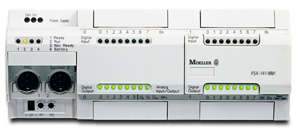

PS4-141/151 – компактные ПЛК
Компактный программируемый логический контроллер, поддерживающий только дистанционные расширения, для выполнения обширных стандартных решений.
Контроллеры PS4-141/151 позволяют организовать сеть Suconet K содержащую до 8 сетевых устройств таких как, модули EM4, контроллеры PS4, панели оператора MI4 и др. Благодаря этому, общее количество обслуживаемых данных, может достигать 680 дискретных или 75 аналоговых входов/выходов.
Контроллер может использоваться для решения следующих задач:
- управление процессами в машинах и системах среднего размера;
- управление сложными процессами с задачами с задачами ПИД регулирования и мониторинга.
Технические характеристики
|
Входа/выхода
|
16 дискретных входов 24V DC (0.1 ms)
PS4-141: 14 дискретных выходов 24V DC (0.1 ms)
PS4-151: 8 дискретных релейных выходов 240V AC, 8A
2 аналоговых входа 0-10V/10 bit
1 аналоговый выход 0-10V/12 bit
|
Расширения
Сетевые расширения
Поддержка сети
|
до 8 модулей EM4
Suconet K, Ethernet
|
Память
Программа/данные
Расширение (опция)
Флэш-память (опция)
Расширение + флэш (опция)
|
24 / 8 KByte
32 KByte (ZB4-032-SR1)
64 / 64 KByte (ZB4-128-SF1)
32 + 64 / 64 KByte (ZB4-160-SM1)
|
Продолжительность цикла
|
5 ms на 1K двоичных инструкций
|
Напряжение питания
PS4-141
PS4-151
|
24V DC, 6.5W допустимый диапазон 20.4...28.8V DC
120-240V AC, 20W допустимый диапазон 98...264V AC
|
Рабочая температура
|
0..55° C
|
Габариты
|
215.5 x 85 x 86 мм
|
Sucosoft S40 – программировать просто
Sucosoft S40 - программное обеспечение для свободного програмирования всех контроллеров серии PS4.
Sucosoft S40 соответствует международному стандарту IEC 61131-3 и поддерживает следующие языки программирования:
- Список инструкций (IL)
- Контактный план (LD)
- Функциональный план (FBL)
- Структурированный текст (ST).
|
