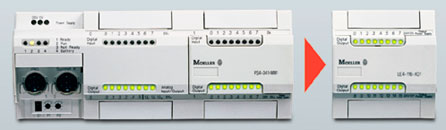

LE4 – локальные модули расширения
В зависимости от используемого контроллера, до 6 локальных модулей расширения LE4 могут быть подключены к базовому модулю, т.е. PS4 или EM4.
Таким образом, контроллеры могут быть расширены локально и дистанционно,
дополнительными дискретными или аналоговыми входами/выходами, счетчиками и
сетевыми интерфейсами.
Дискретные и аналоговые модули входов/выходов
| Технические характеристики
|
| LE4-116-DD1
|
8 дискретных входов 24V DC (0.1 ms)
8 дискретных выходов 24V DC, 0.5A
|
| LE4-116-DX1
|
16 дискретных входов 24V DC (0.1 ms)
|
| LE4-116-XD1
|
16 дискретных выходов 24V DC, 0.5A
|
| LE4-108-XD1
|
8 дискретных выходов 24V DC, 2A
|
| LE4-108-XR1
|
8 дискретных релейных выходов, 2A
|
| LE4-308-HX1
|
8 дискретных входов 240V AC
|
| LE4-308-XH1
|
8 дискретных выходов 240V AC, 0.5A
|
| LE4-206-AA1
|
4 аналоговых входов, +/- 10V
2 аналоговых выходов, +/- 10V
|
| LE4-206-AA2
|
4 аналоговых входов, 0(4)-20mA
2 аналоговых выходов, 0(4)-20mA
|
Технологические модули
| Технические характеристики
|
| LE4-622-CX1
|
2 канала (счетчик 24 бит),
3 возможных режима работы на канал,
подключение 5V и 24V
|
| LE4-633-CX1
|
3 канала (разрешение 25 бит),
125 или 250 кГц скорость,
SSI - интерфейс
|
Сетевые модули
| Технические характеристики
|
| LE4-501-BS1
|
Suconet K, master или slave
|
| LE4-503-BS1
|
PROFIBUS-FMS, slave
|
| LE4-504-BS1
|
PROFIBUS-DP, master
|
| LE4-504-BT1
|
PROFIBUS-DP, slave
|
|
