Архитектурный ансамбль "Дом Пашкова"

Памятник архитектуры XVIII-XIX в.в. федерального значения в комплексе зданий Федерального государственного учреждения "Российская Государственная Библиотека".

Адрес: ул. Воздвиженка, д. 3/5 стр. 1.

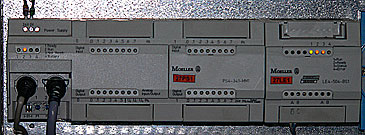

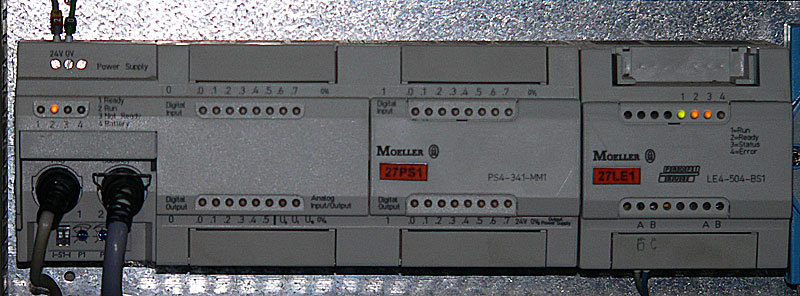

Проект реализован на контроллерах фирмы Moeller серии PS4 и компактных модулях ввода-вывода фирмы BECKHOFF. Связь контроллера PS4-341-MM1 с модулями ввода-вывода осуществляется по промышленной шине ProfiBus DP через сетевой модуль LE4-504-BS1. Осуществляется управление вентиляцией, отоплением, холодоснабжением, поддержание и регулирование параметров температуры и влажности в обслуживаемых помещениях. Передача данных на Центральный диспетчерский пункт осуществляется по шине данных Suconet K. Общее количество точек управления - более 5000. Все шкафы управления собраны на электро-пусковом оборудованиифирмы Moeller.

Перечень работ (проектирование, монтаж, пуско-наладочные работы):

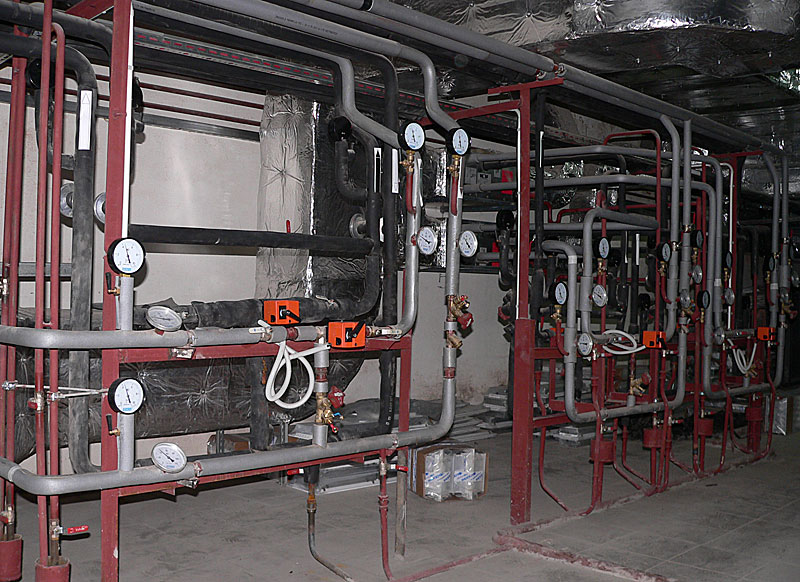

• автоматизация теплового пункта, зонных узлов регулирования отопления
• автоматизация систем вентиляции
• автоматизация холодильных центров
• мониторинг температуры и влажности в помещениях
• диспетчеризация

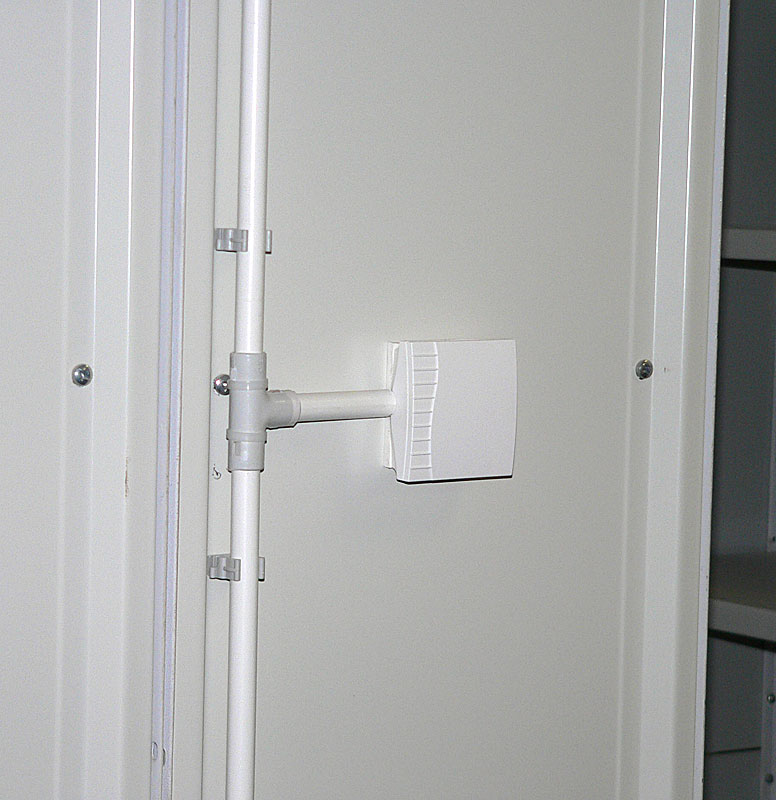

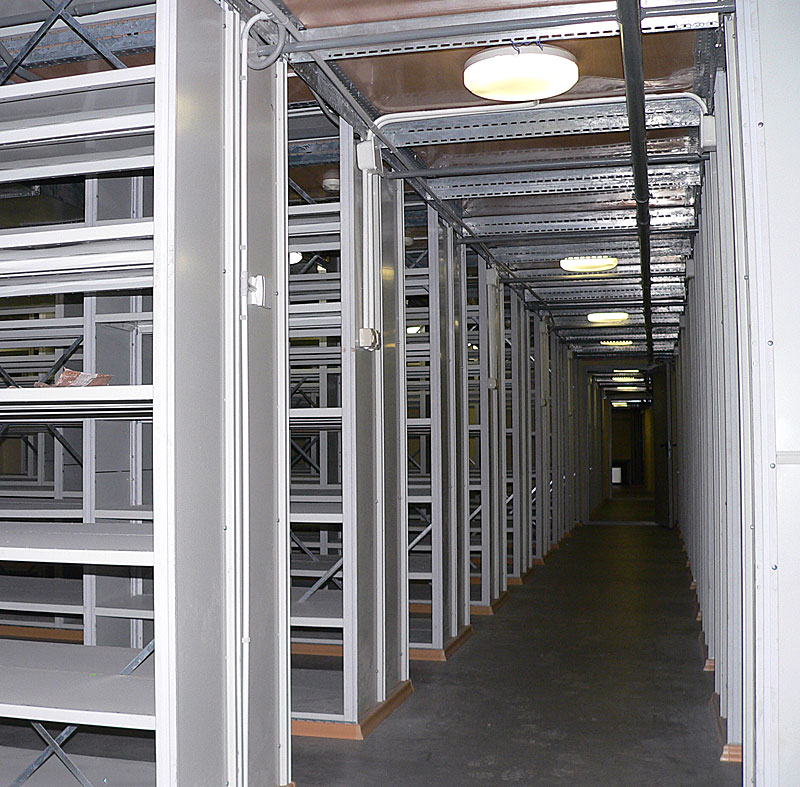

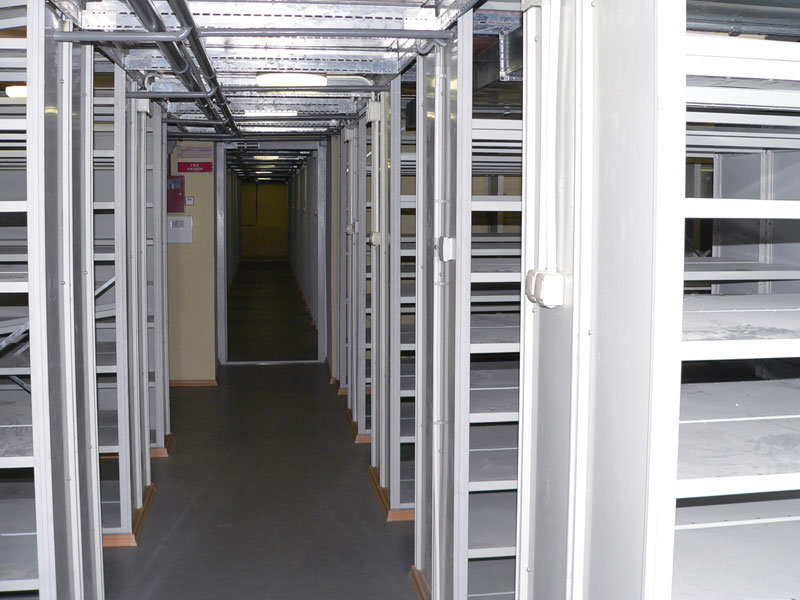

Хранилища библиотеки:

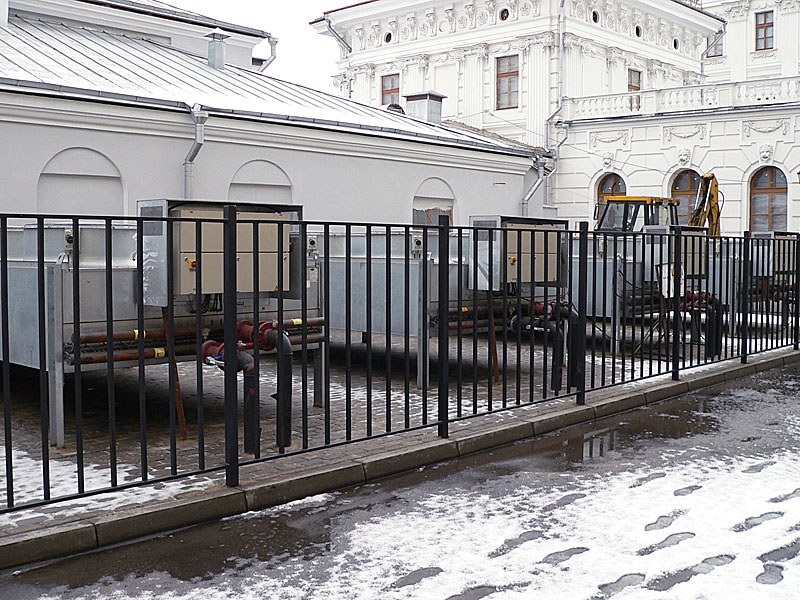

Градирни:

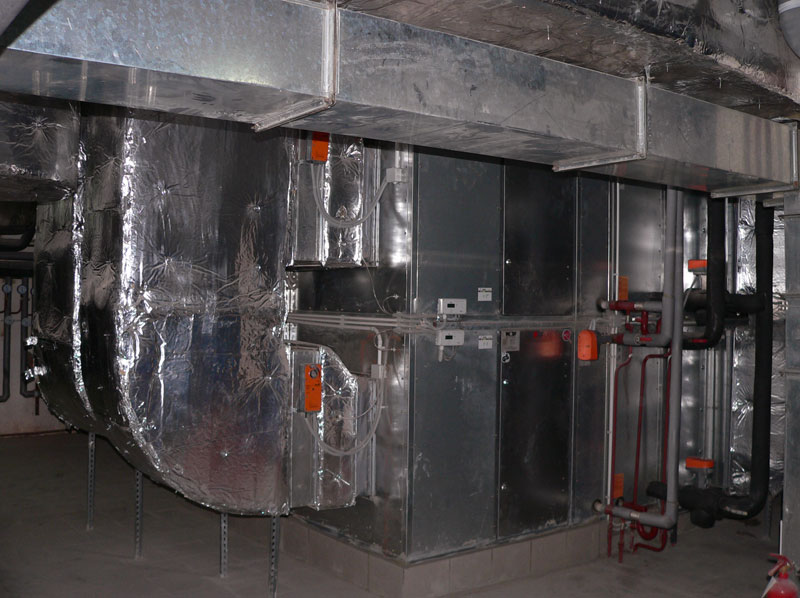

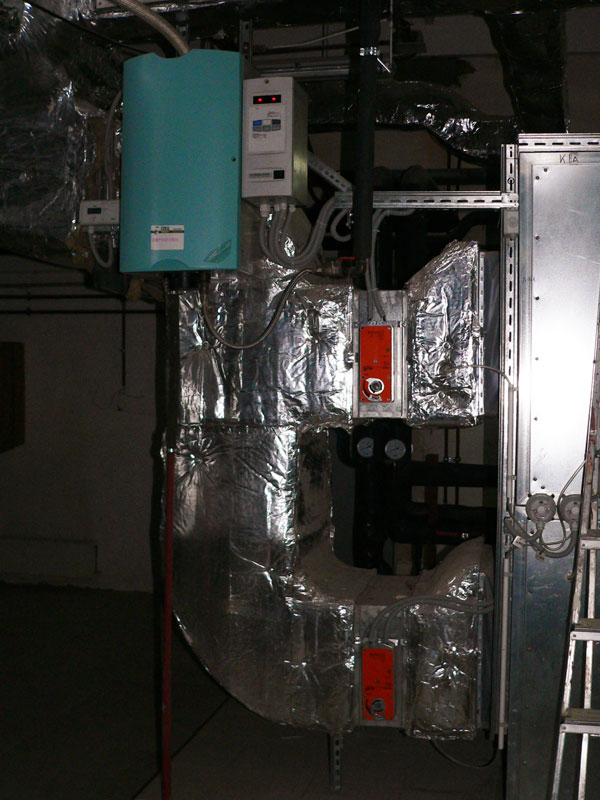

Вентиляционная камера:

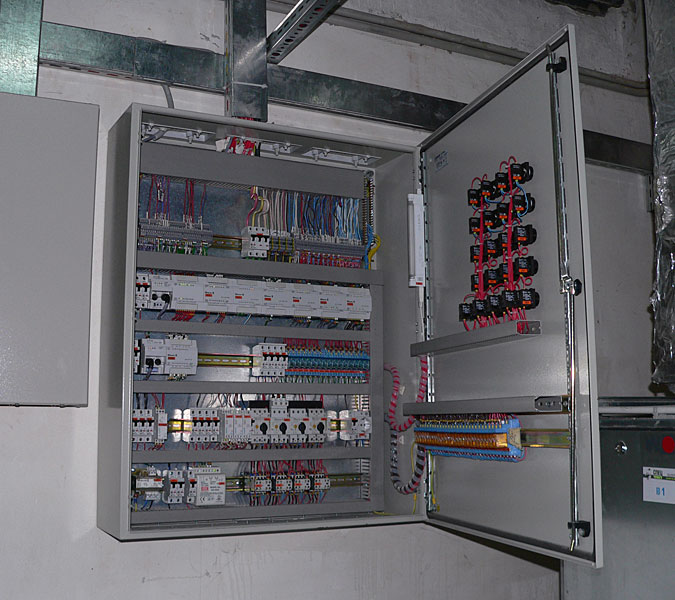

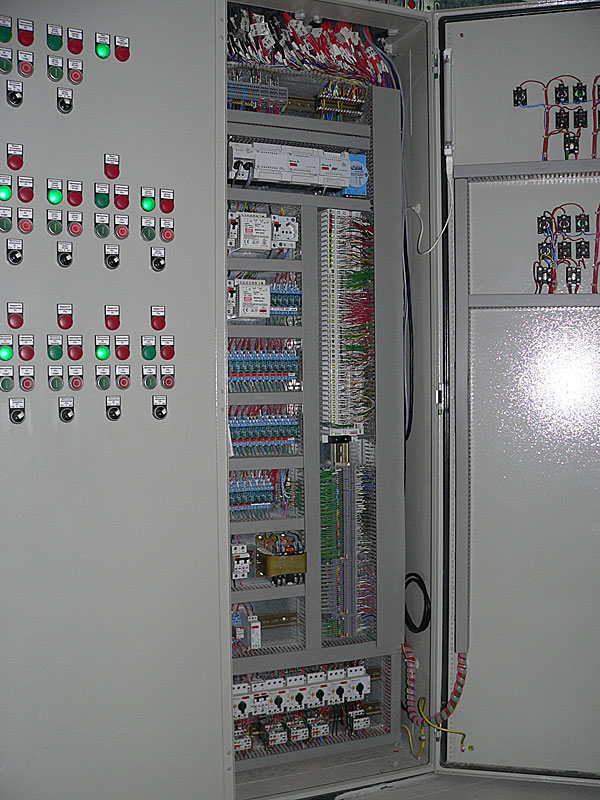

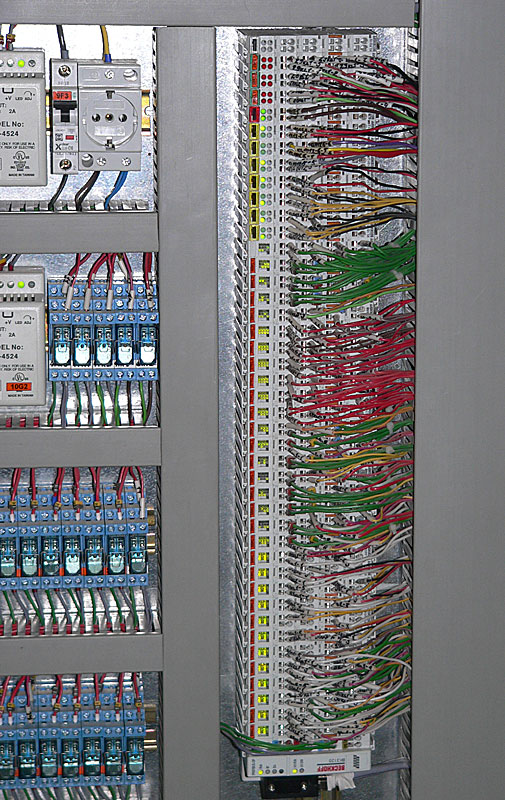

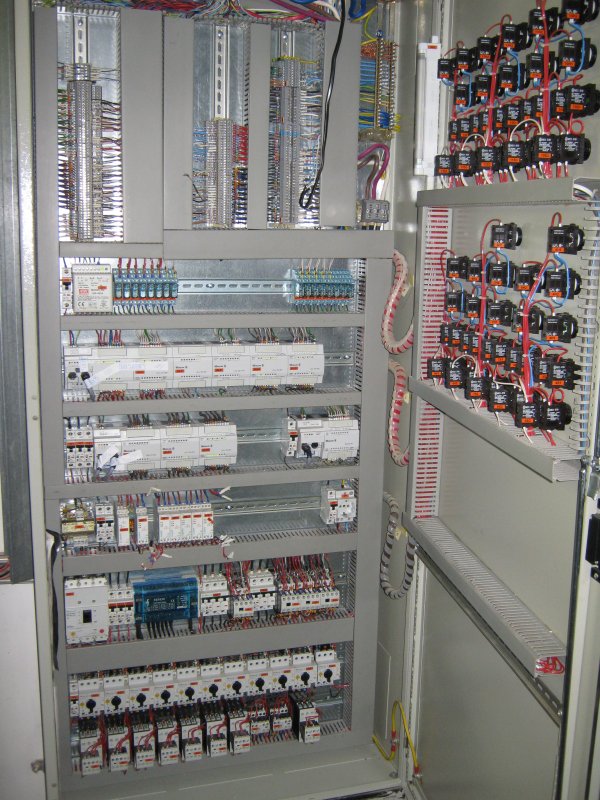

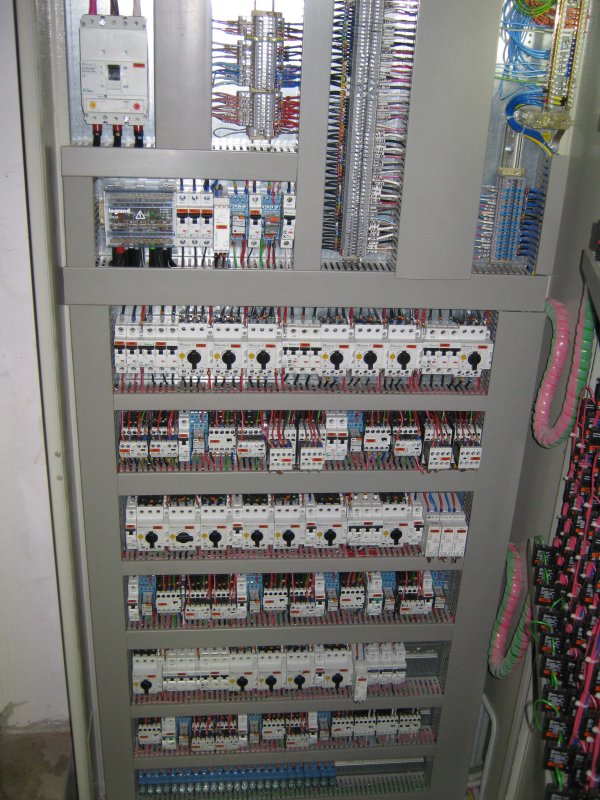

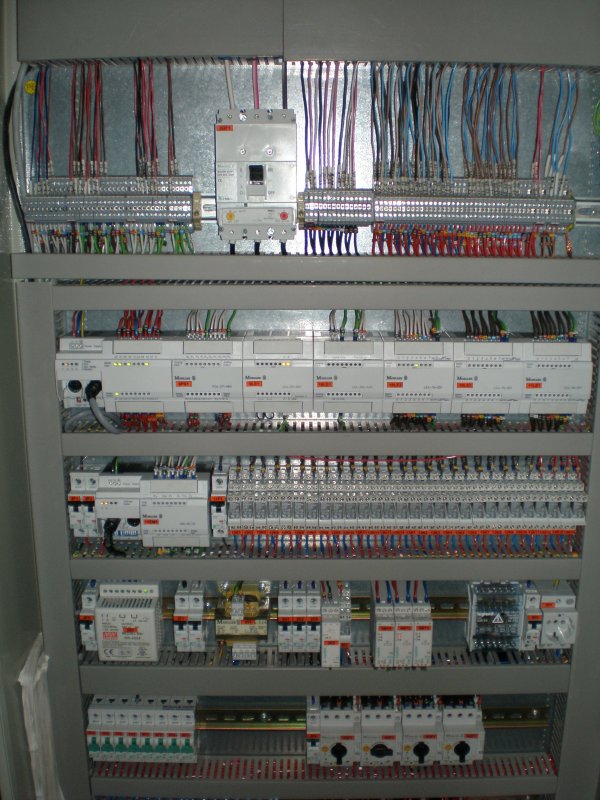

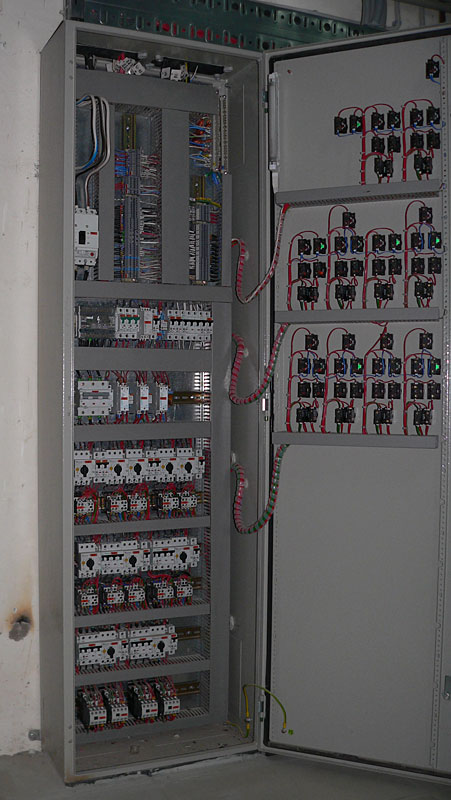

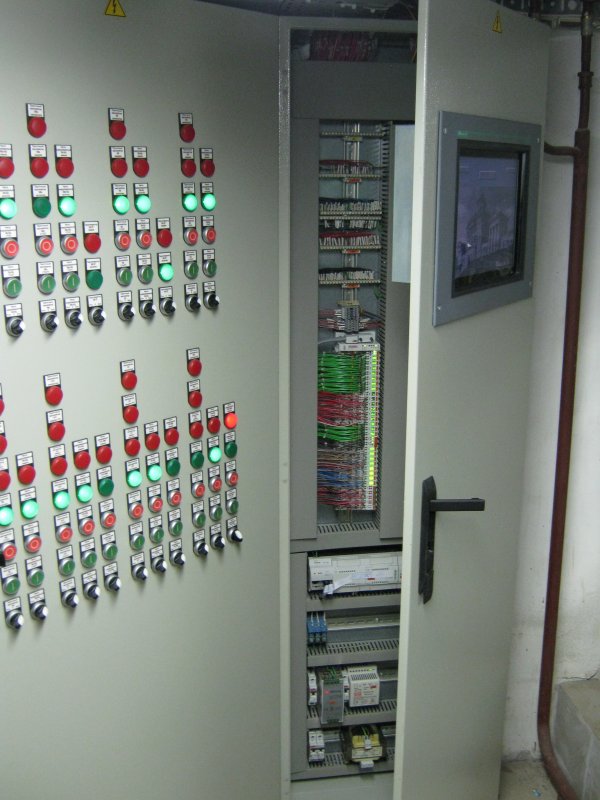

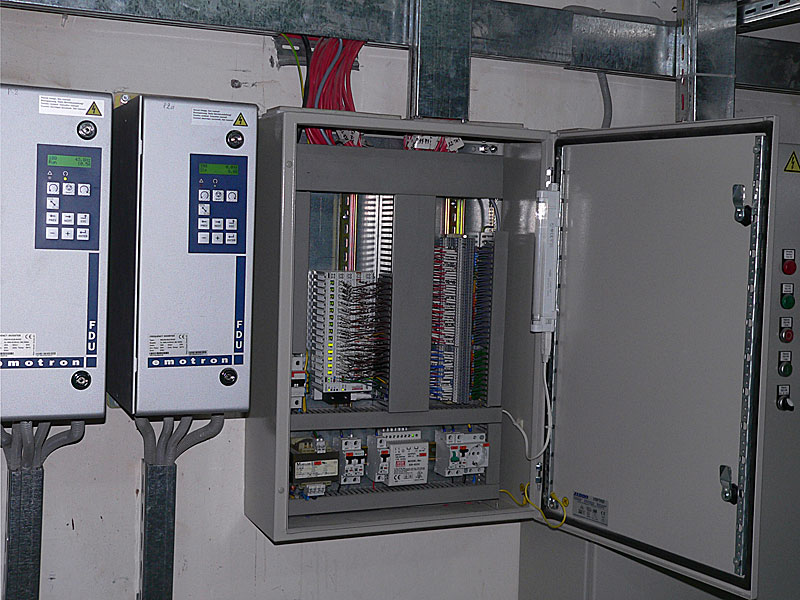

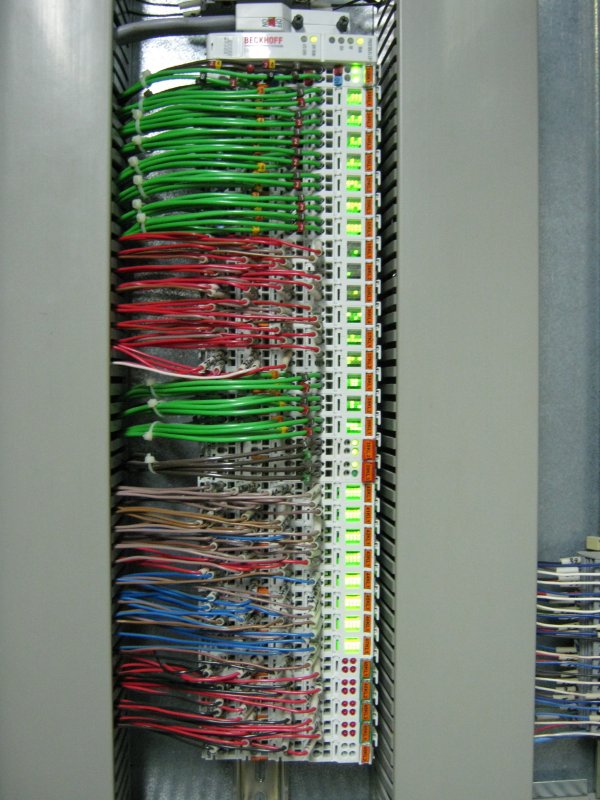

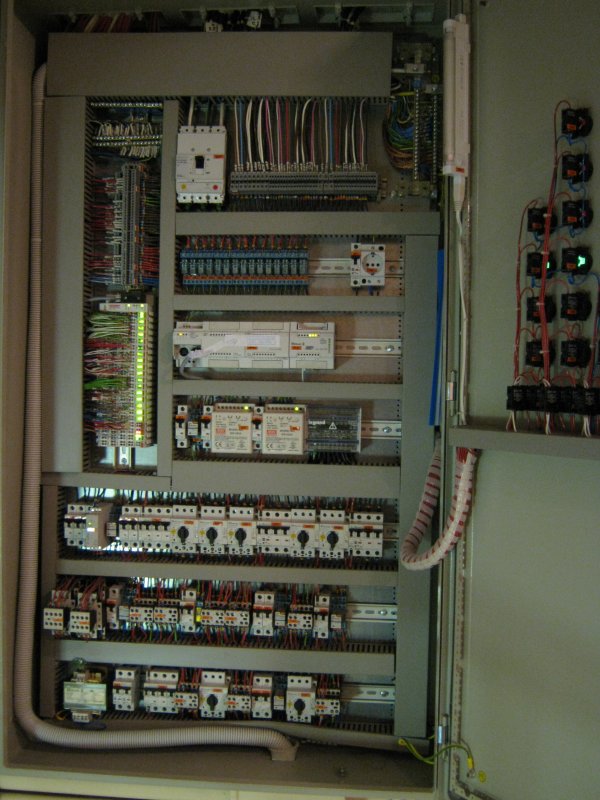

Щиты автоматики и управления:

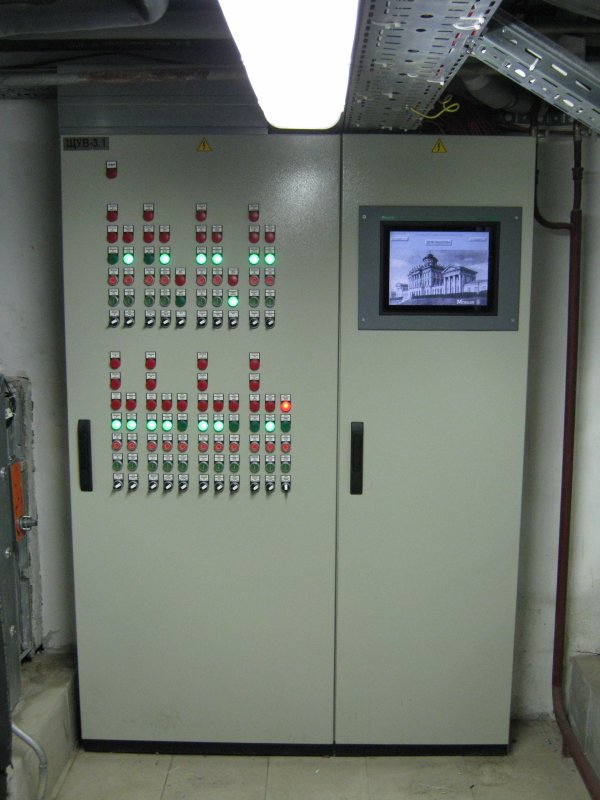

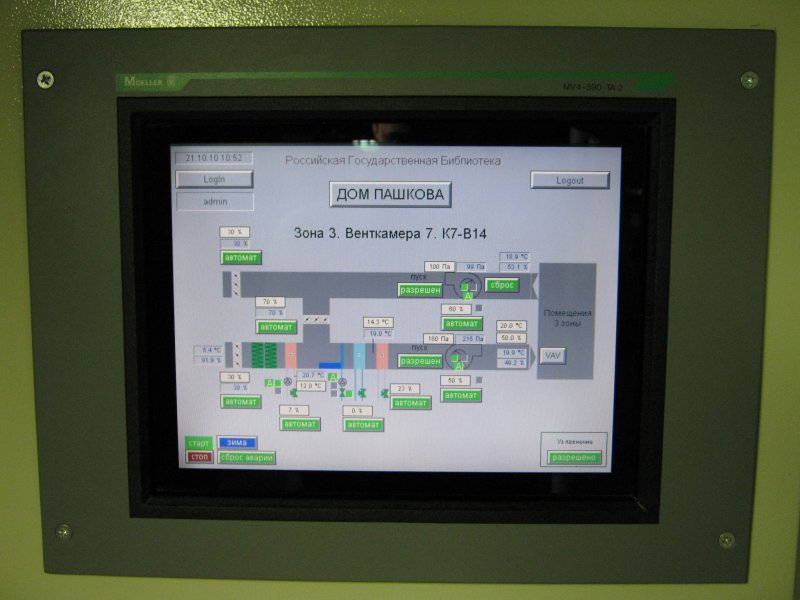

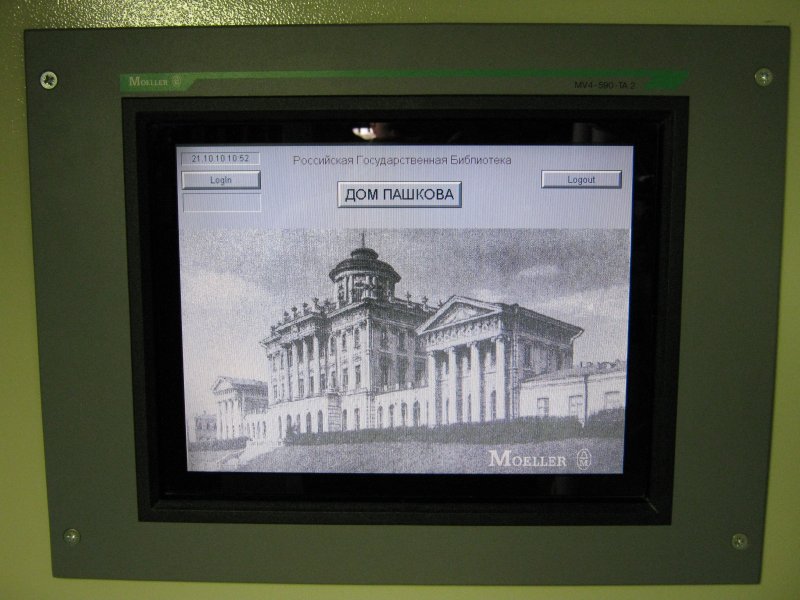

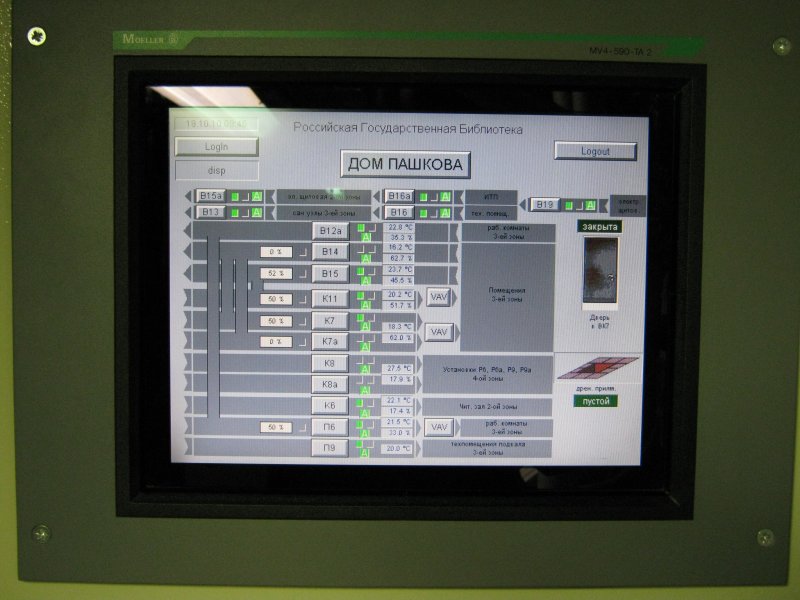

Панель оператора Moeller MV4-590-TA2:

Центральный диспетчерский пульт - сервер HP с SCADA сиcтемой iFIX:
