Офисный центр ОАО «ТрансКредитБанк»

Адрес: г. Москва, ул. Аргуновская, д.

Проект реализован на контроллерах фирмы BECKHOFF серии BC / BX, модулях связи BK / LC и компактных модулях ввода-вывода серии KL. Осуществляется управление вентиляцией, отоплением, холодоснабжением, освещением, мониторинг параметров электроснабжения и температуры/влажности в помещениях серверных. Передача данных на Центральный диспетчерский пункт осуществляется по шине данных Profibus DP. Общее количество точек управления - более 2000. Все шкафы управления собраны на электро-пусковом оборудовании фирмы Moeller.

Перечень работ (проектирование, монтаж, пуско-наладочные работы):

• автоматизация теплового пункта
• автоматизация систем вентиляции
• автоматизация холодильного центра
• мониторинг температуры и влажности в серверных
• мониторинг параметров электроснабжения и учет энергопотребления
• автоматическое управление наружным и внутренним освещением
• диспетчеризация

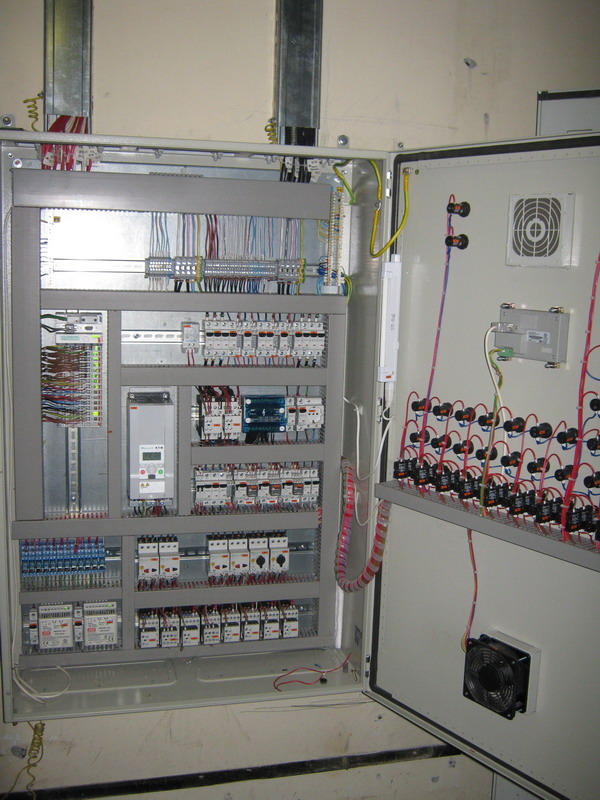

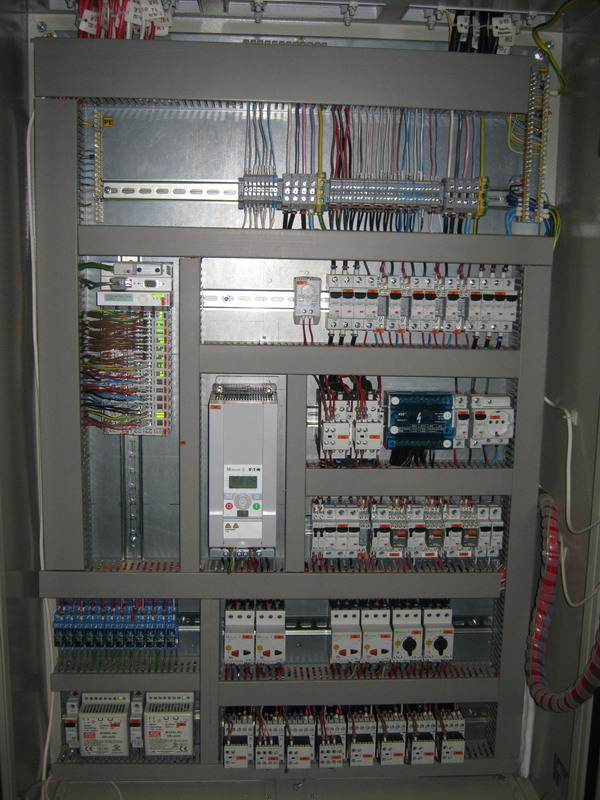

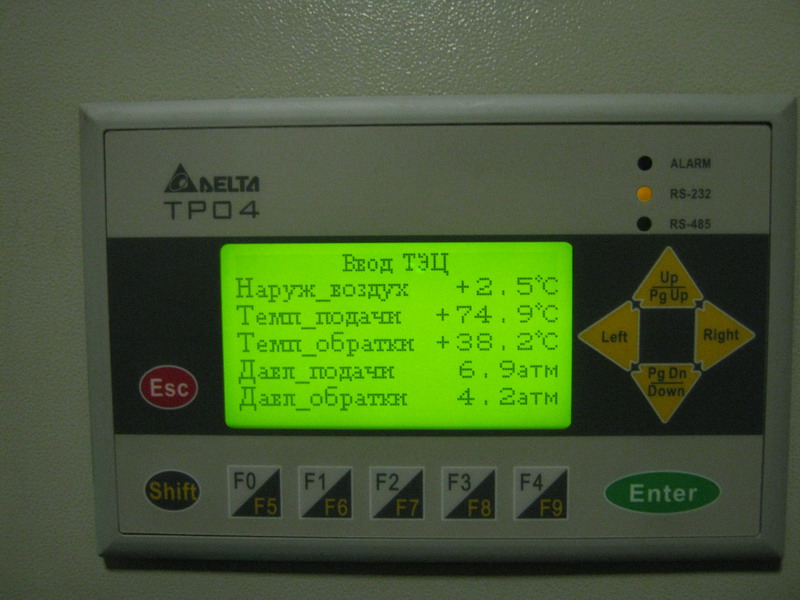

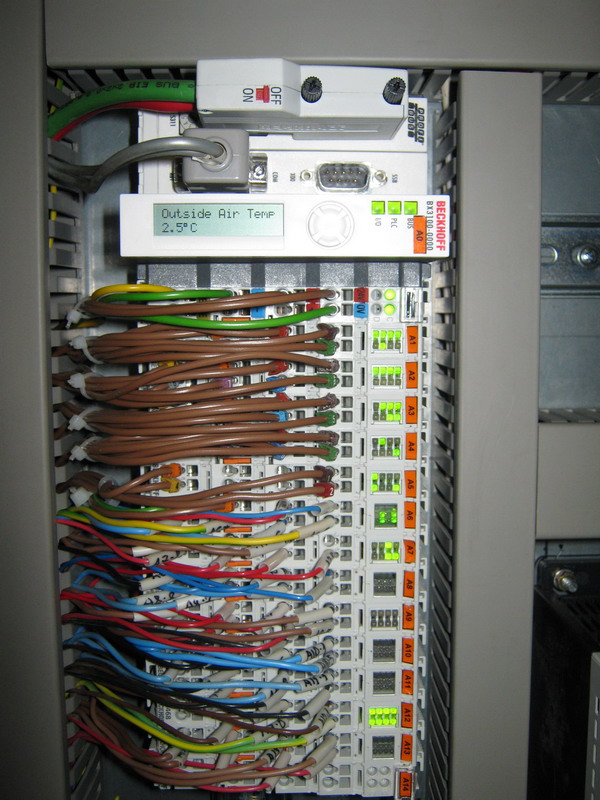

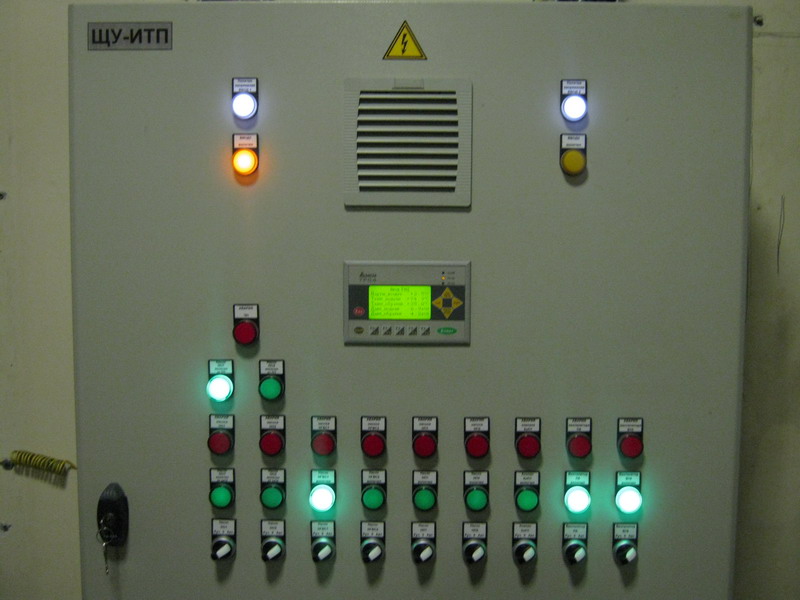

Щит автоматики и управления теплового пункта на контроллере BX3100 с панелью оператора Delta TP04G-AS2:

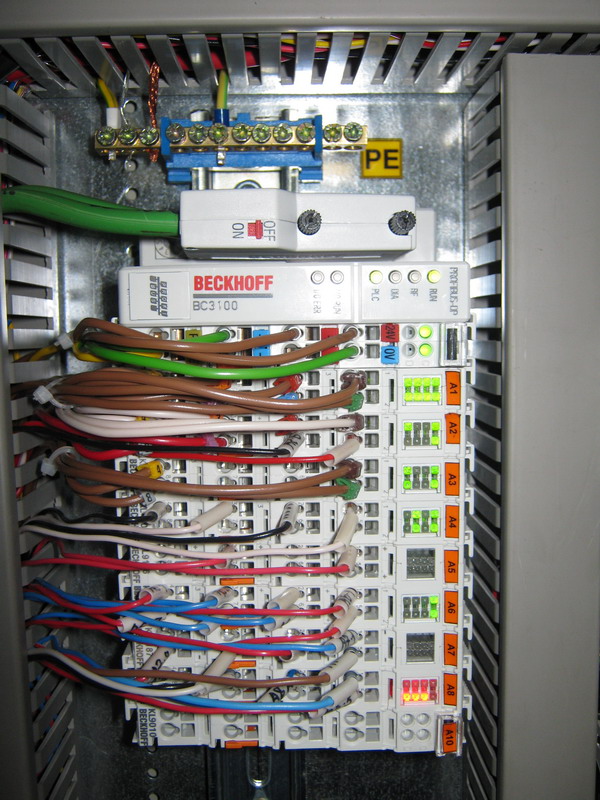

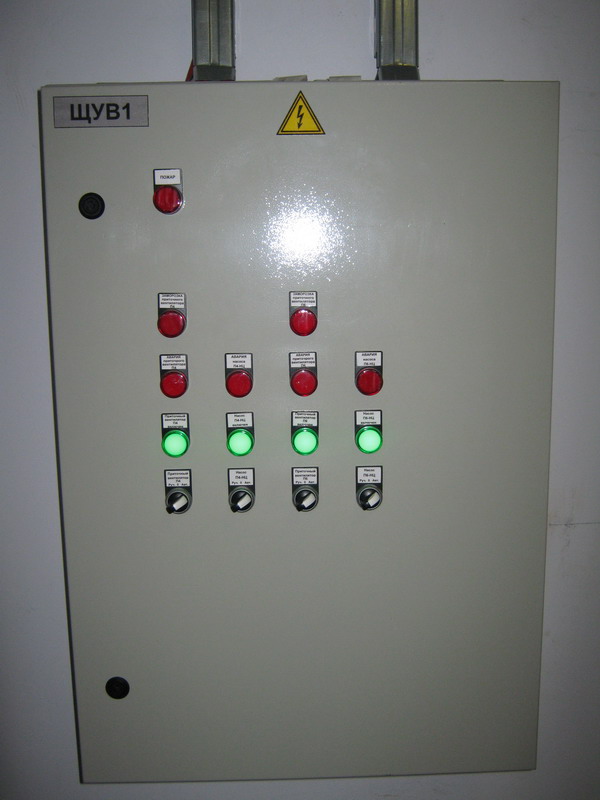

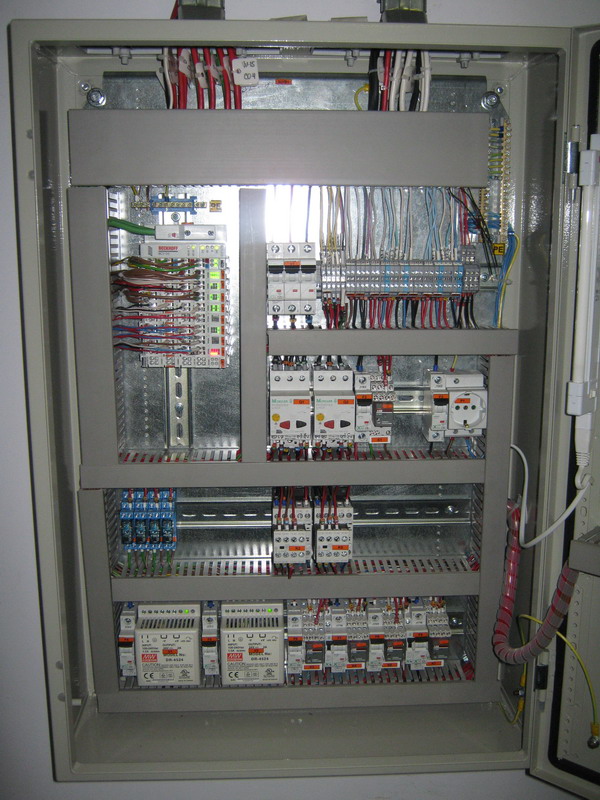

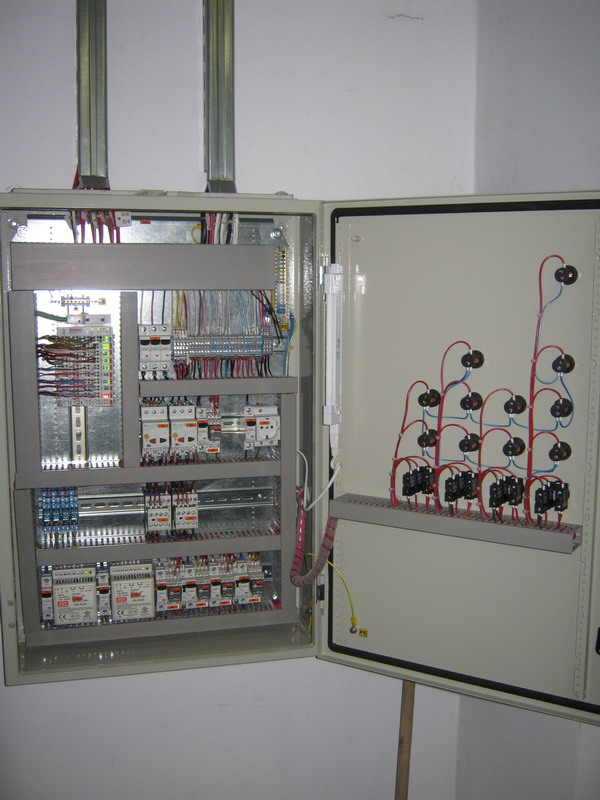

Щит автоматики и управления вентиляцией на контроллере BС3100:

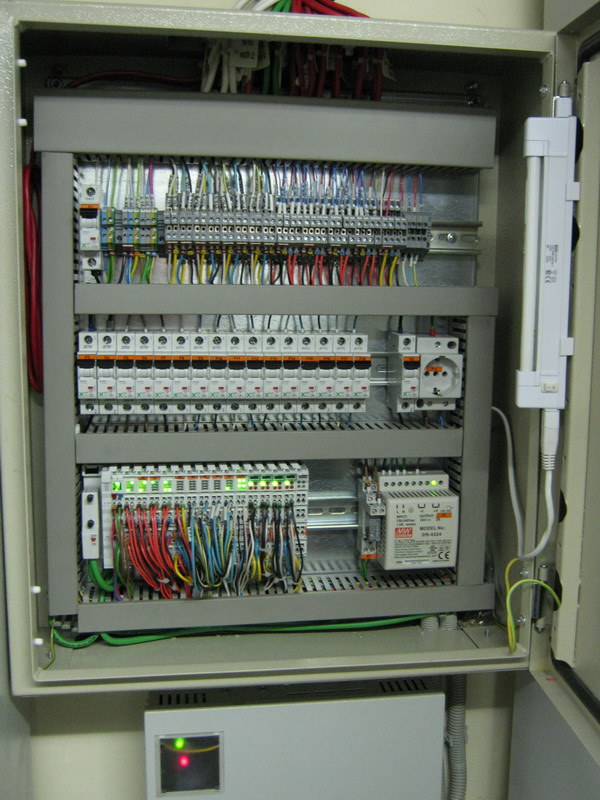

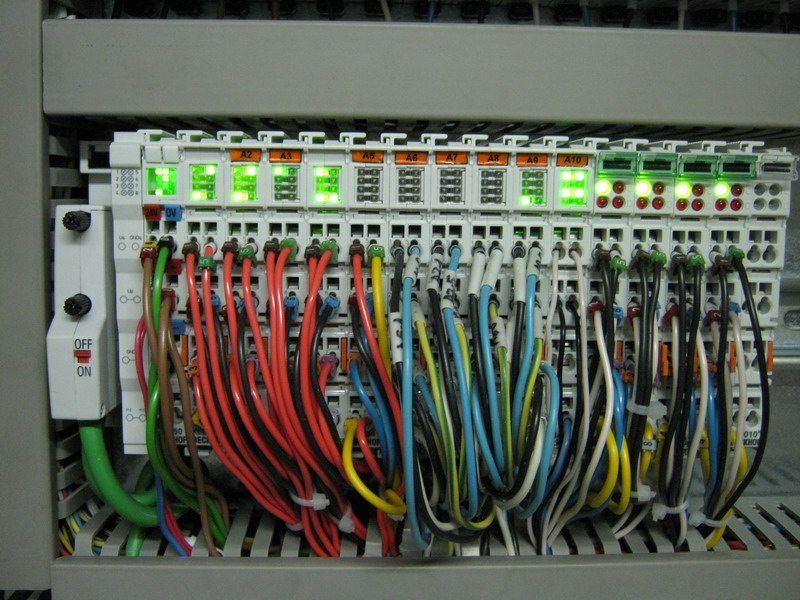

Щит автоматики электроснабжения на контроллере BС3150:

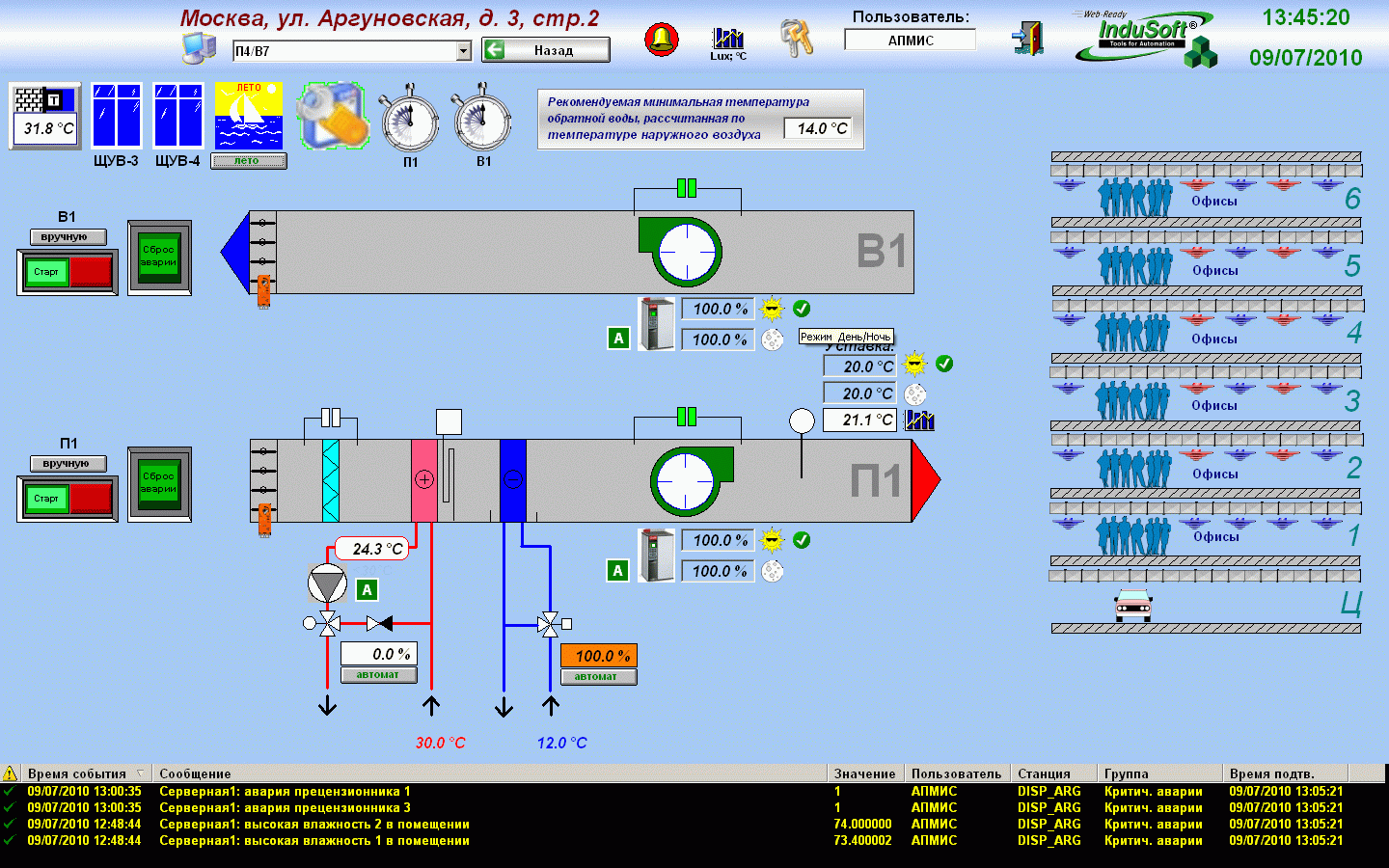

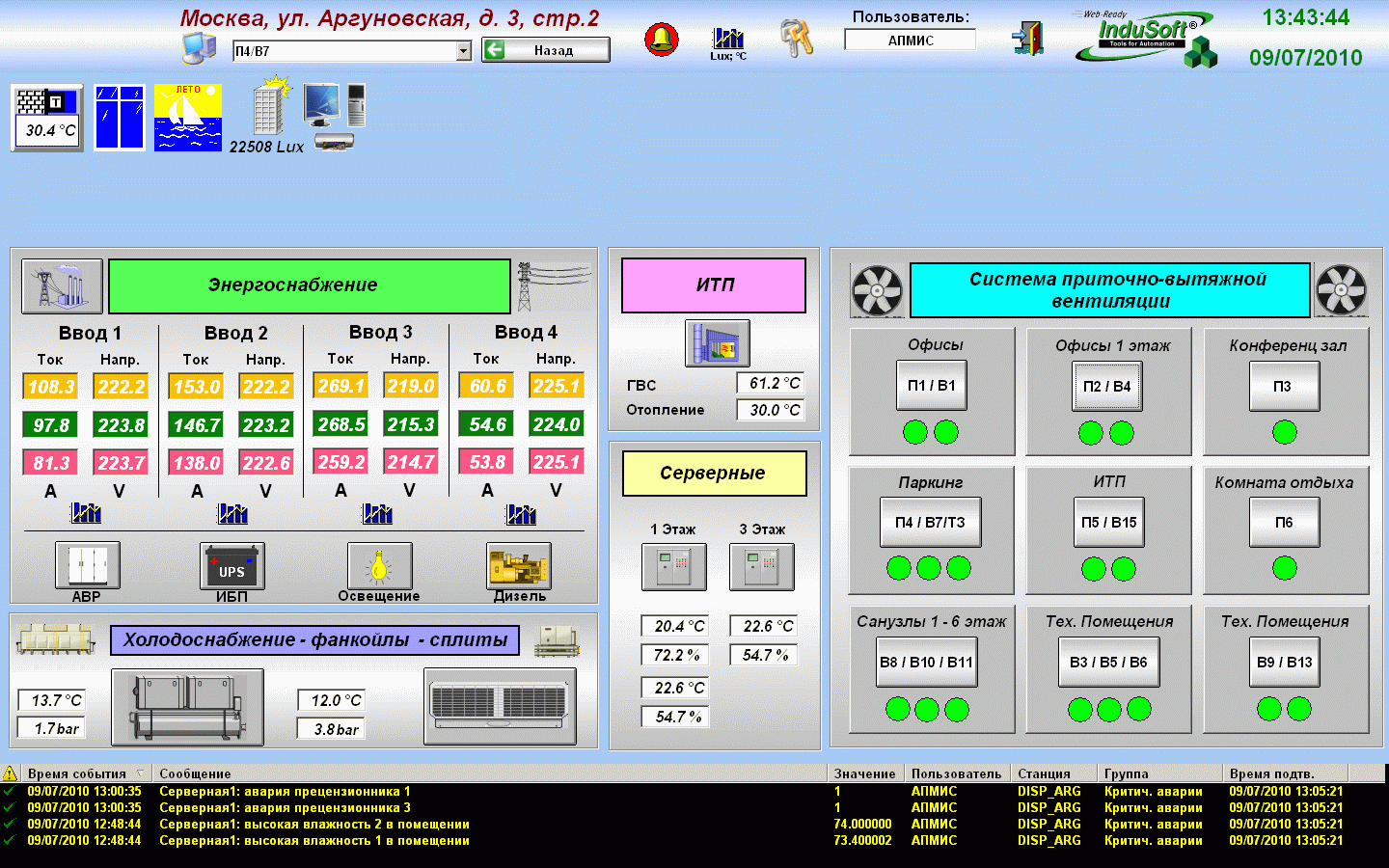

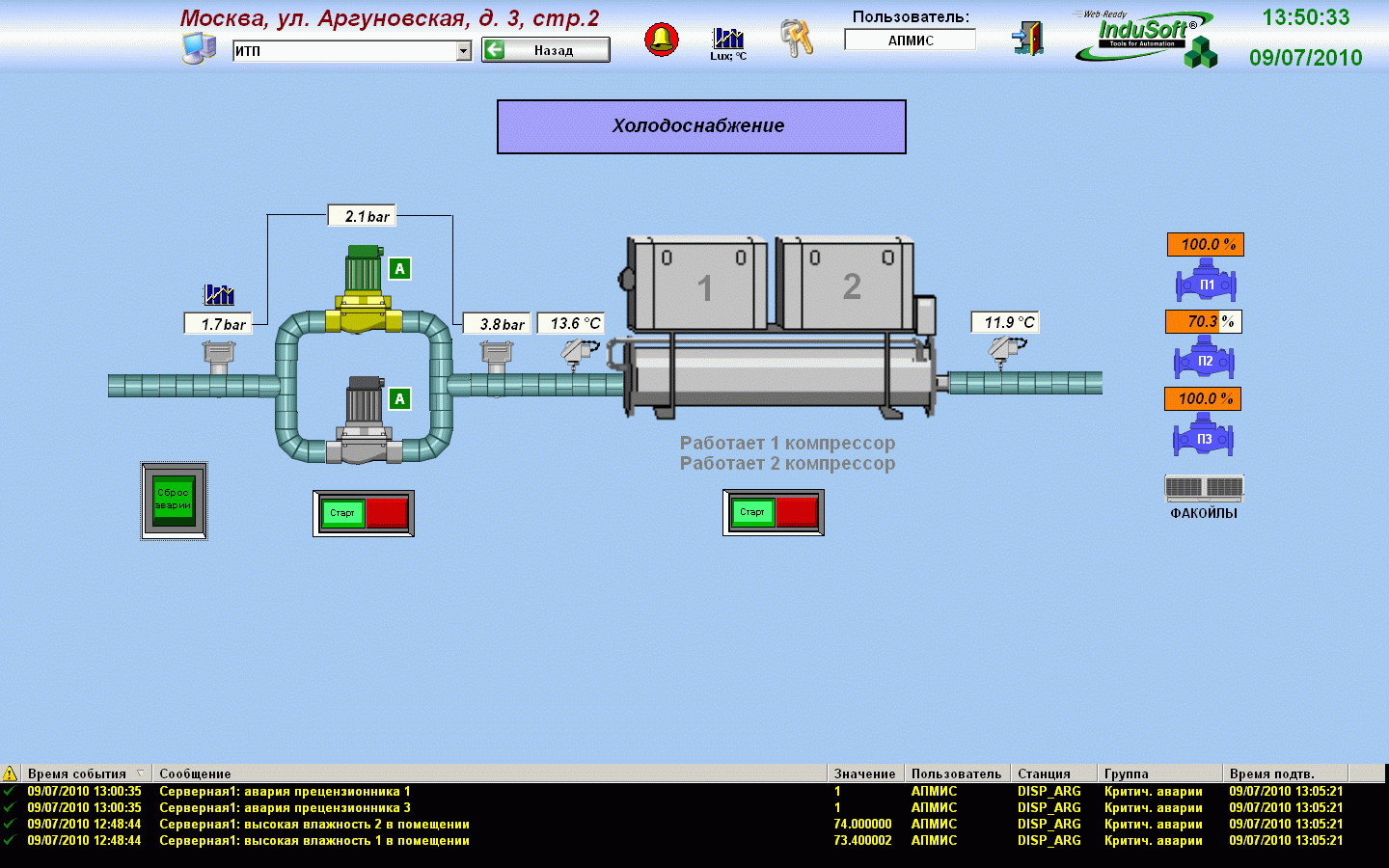

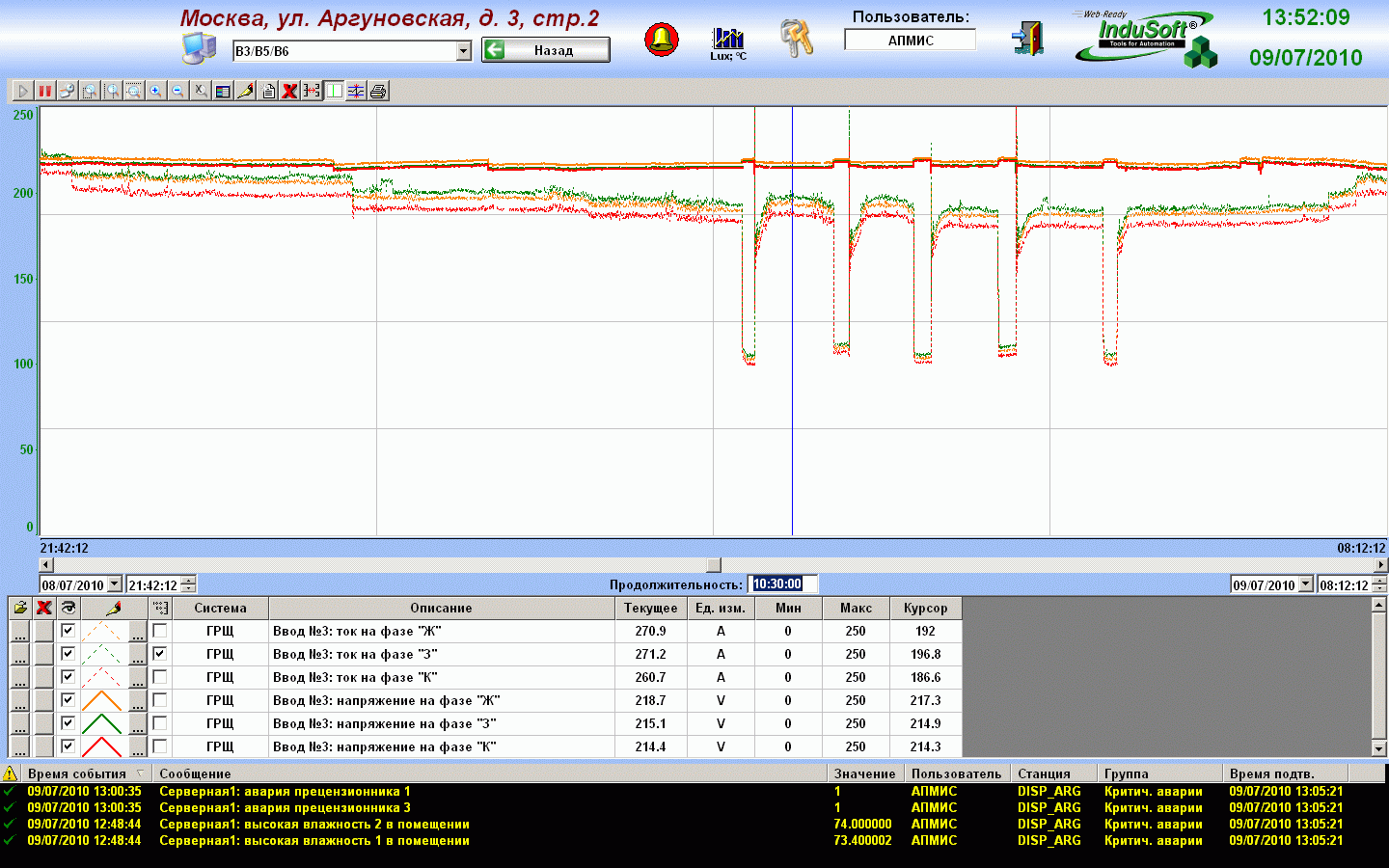

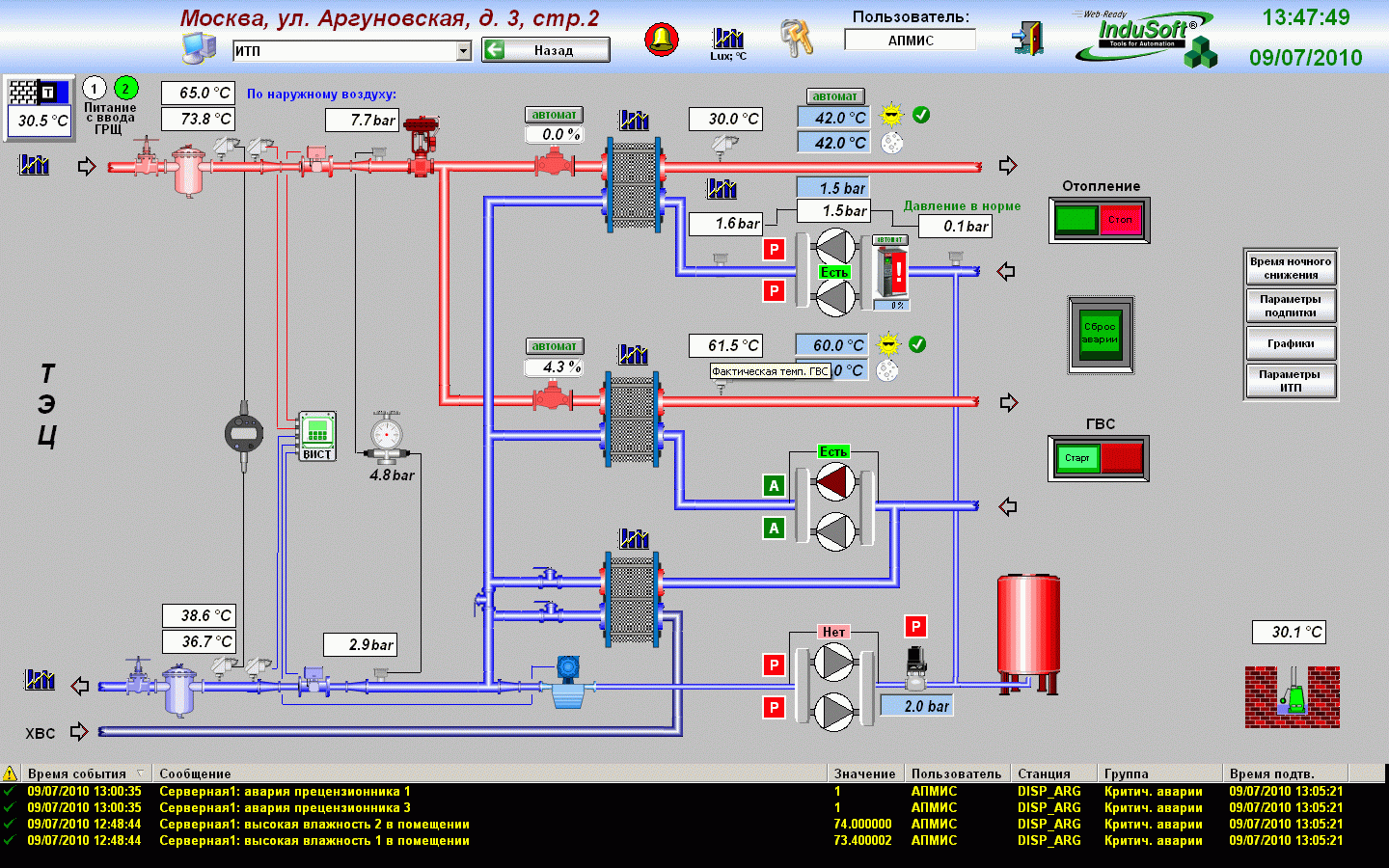

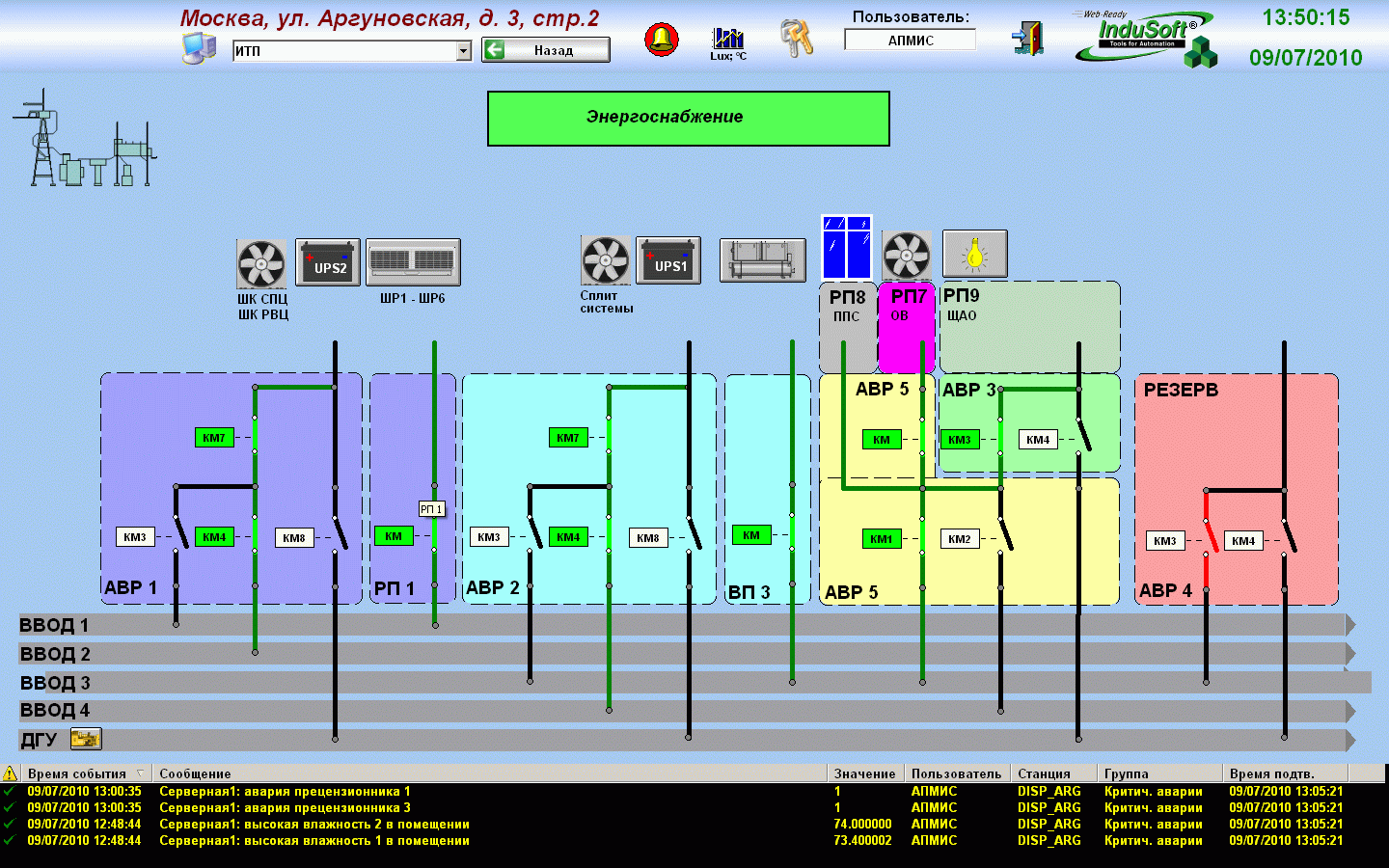

Диспетчеризация выполнена на базе персонального компьютера HP и SCADA системы Indusoft Web Studio(США) c возможностью удаленного управления через стандартный веб-браузер:

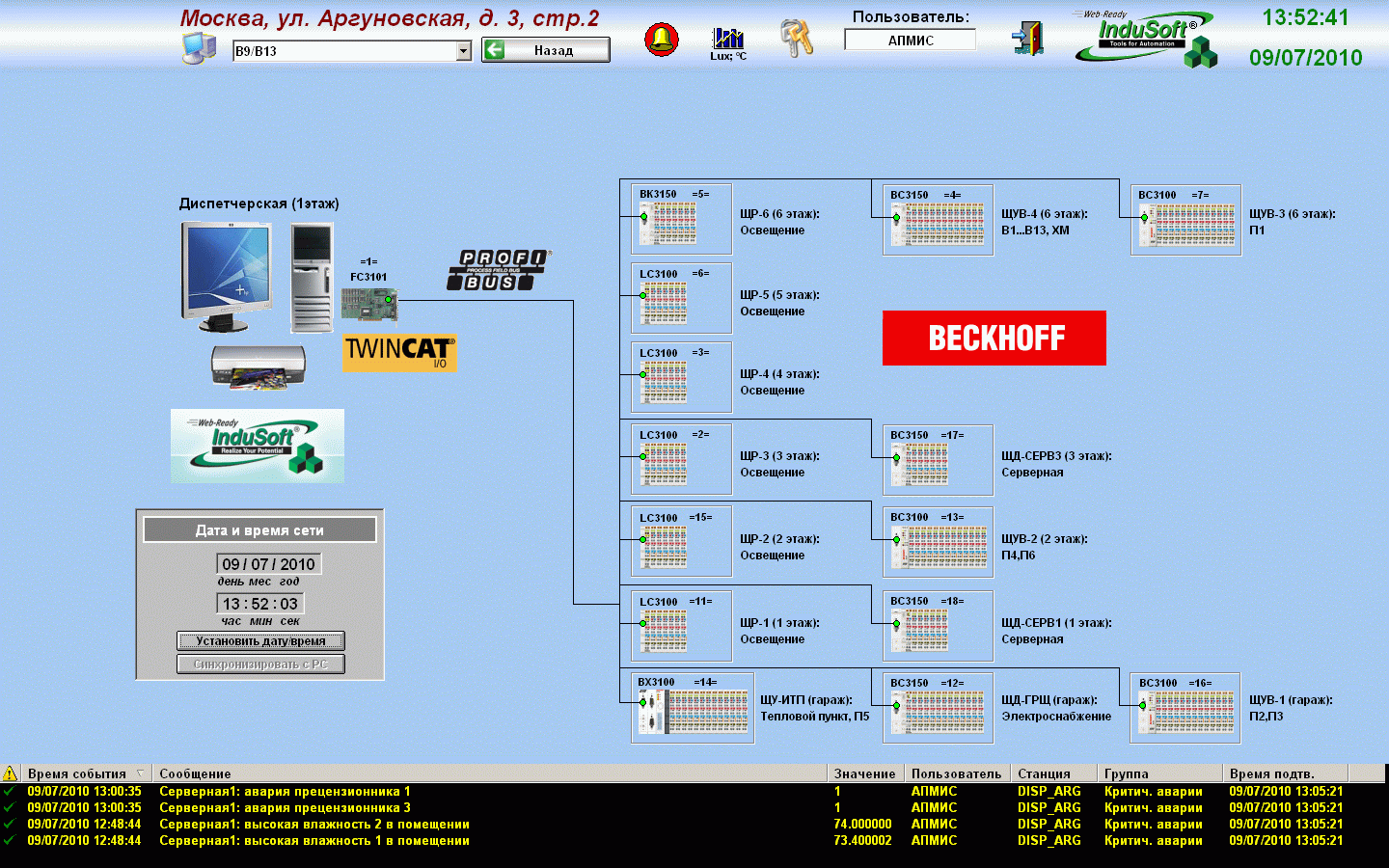

Структура сети диспетчеризации:
